大成智慧小課堂第一節——應急照明集中電源D系列接線講解

發布時間:2021-07-01 瀏覽:次 責任編輯:大成智慧






文字版講解





1

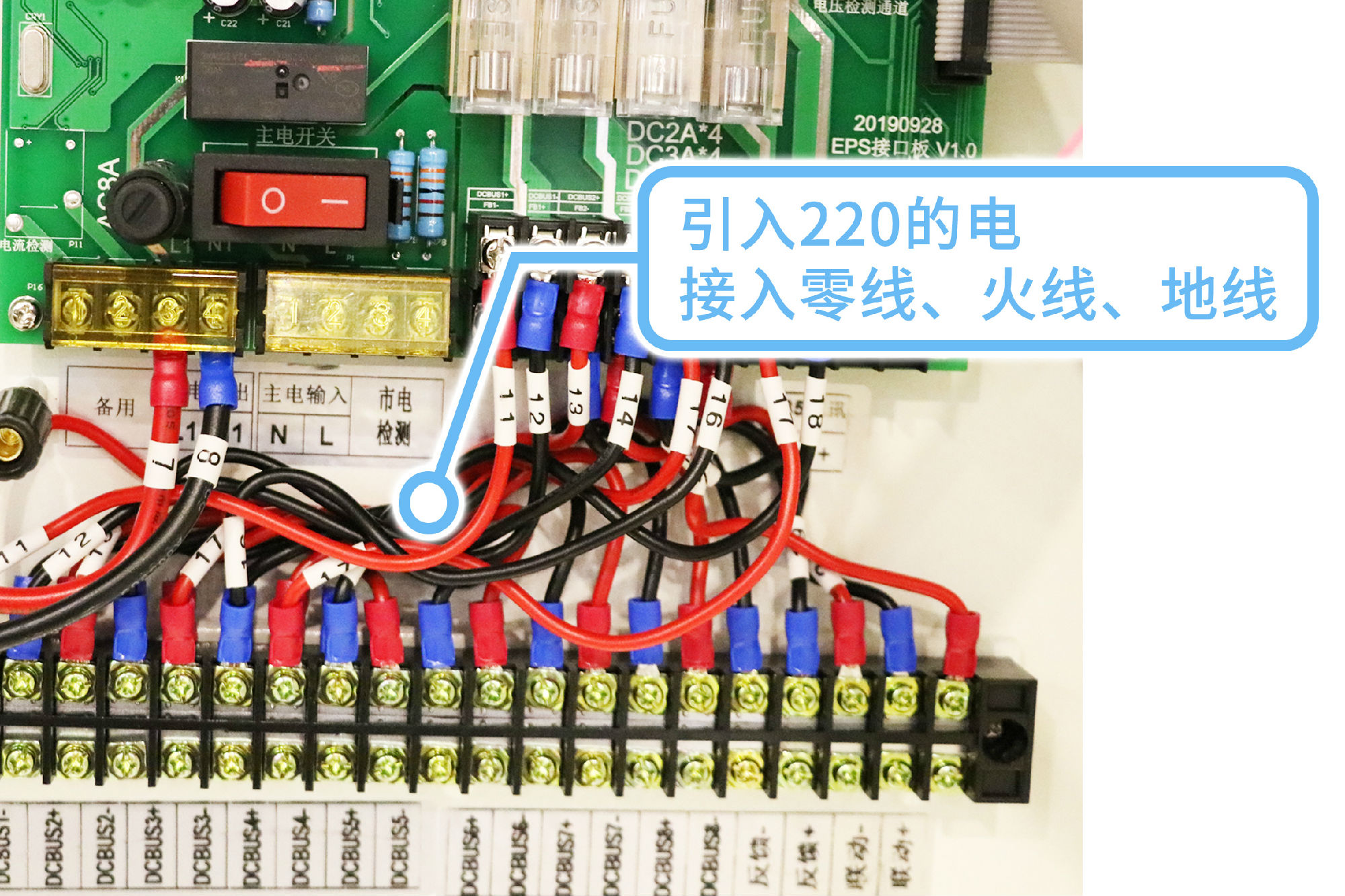

主電部分:先在消防箱引入220的電,接入零線、火線、地線;



2

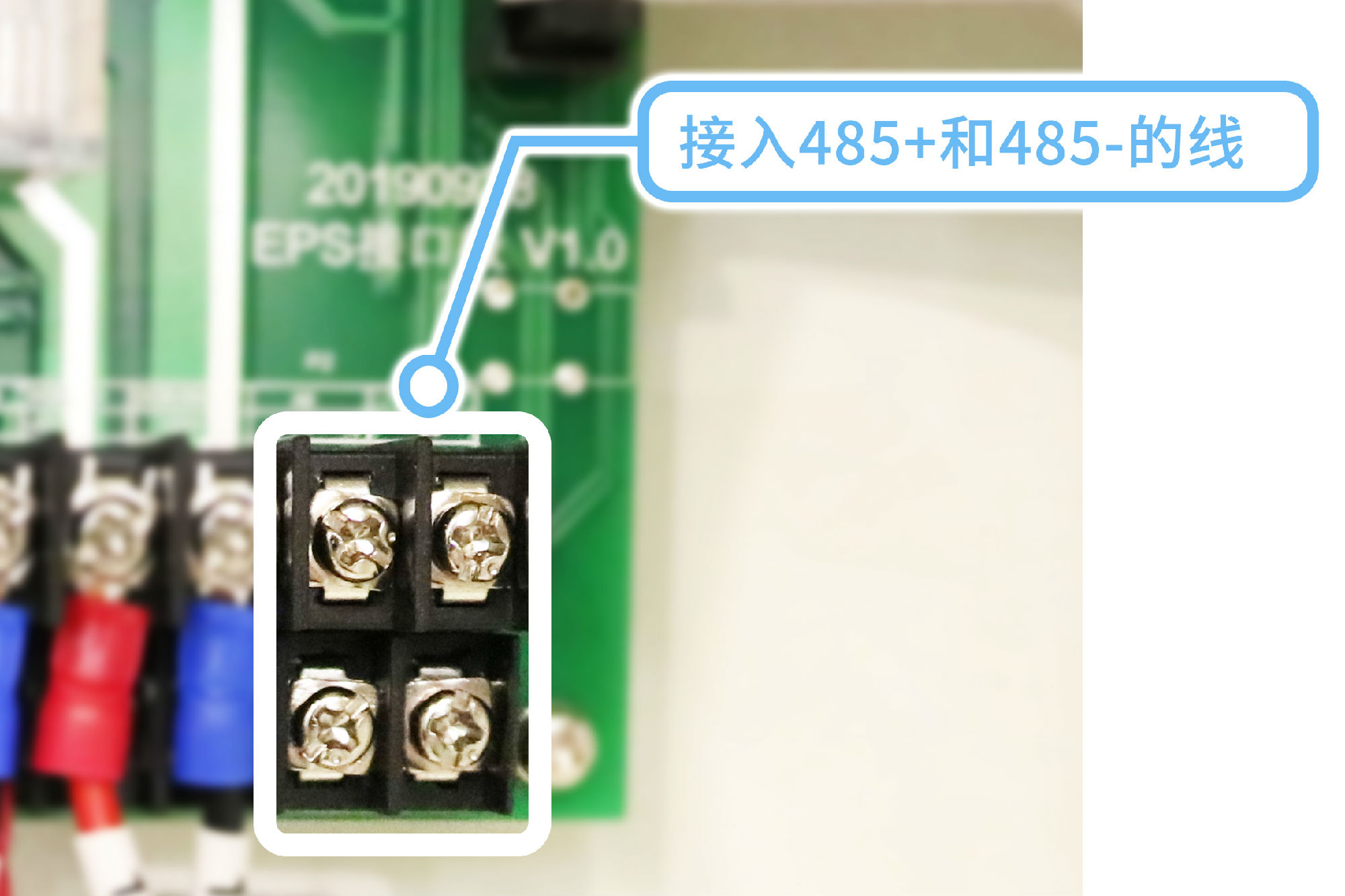

通信部分的主機通信:在以下2個端口接入485+(正)和485-(負)的線,注意不要接反;



3

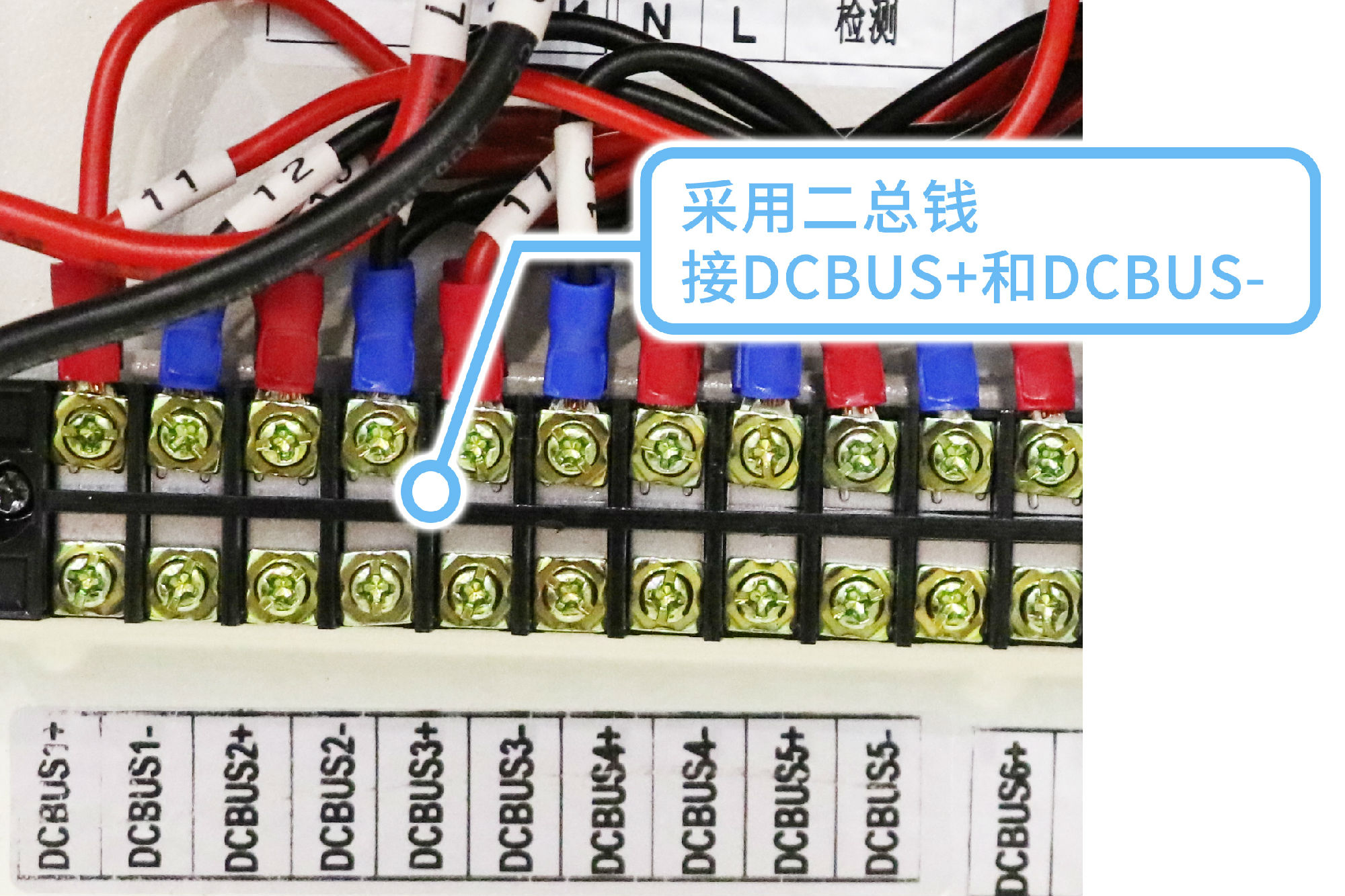

通信部分的燈具通信:出廠默認8個回路,采用二總錢,接DCBUS+和DCBUS-;



4

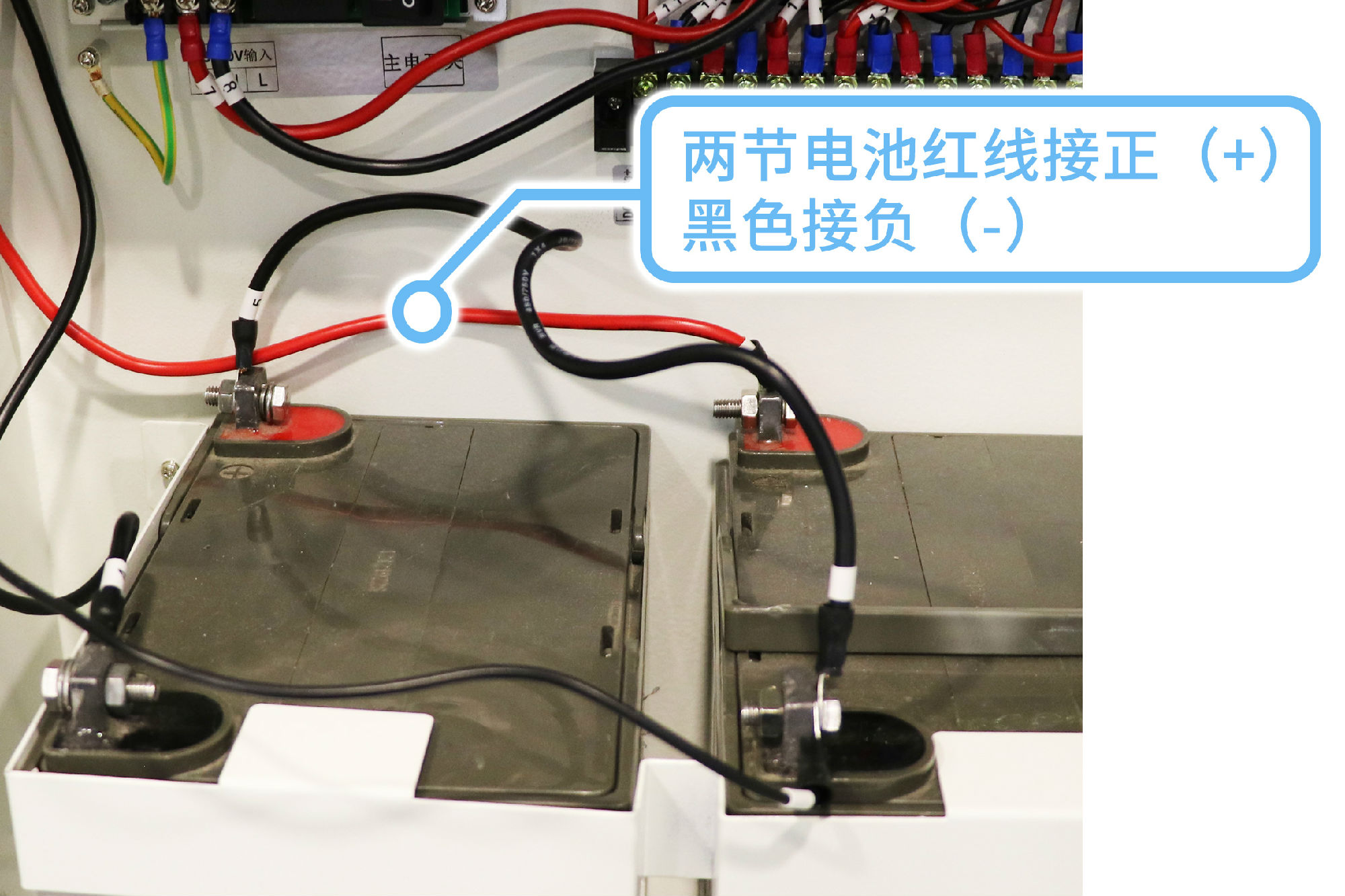

備電部分:使用兩節電池,紅線接正(+),黑色接負(-),中間有一條連接線,一條細的檢測線,線路接好后,可以上電測試;



5

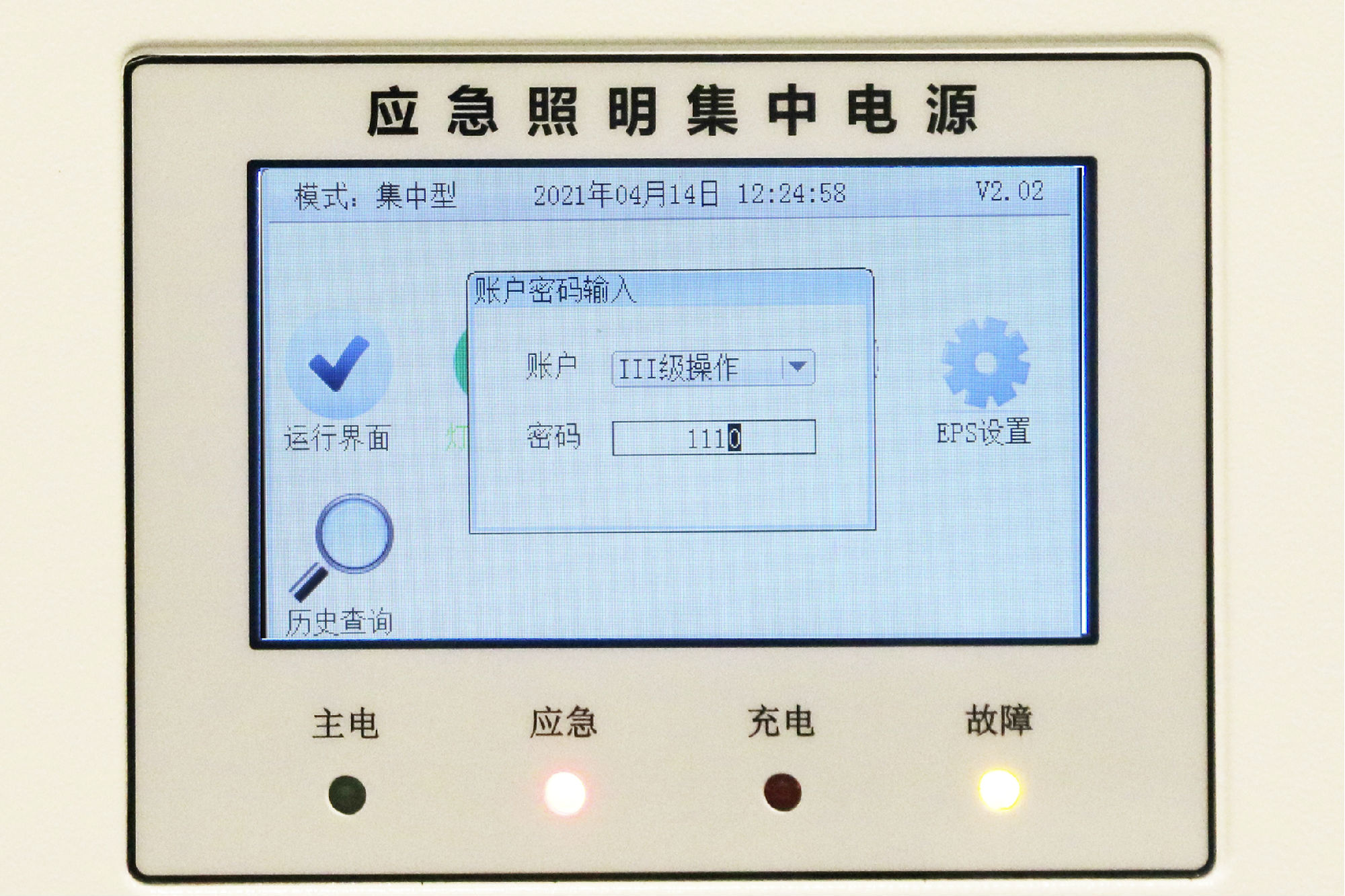

賬戶密碼:輸入賬號三個“III”,密碼“1110”進入系統,登錄后,可查看相應的參數。
